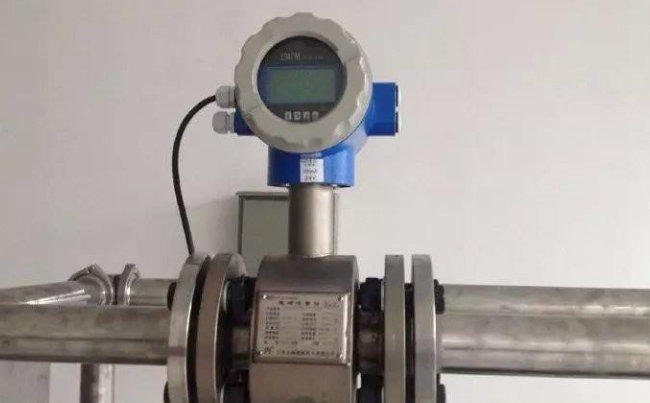

為了智能電磁流量計能夠很好地正常使用，智能電磁流量計傳感器接地一定要安裝好。智能電磁流量計傳感器接地時，應注意以下幾點：



1、傳感器、轉換器的接地在現場，去二次儀表的屏蔽層在控制室一側接地，切勿多端接地，以免因電位不同而引入干擾。



2、傳感器安裝在金屬管道上，可將傳感器的接地導線按制造廠的要求連接在管道法蘭上，形成可靠的接地回路儀表的接地點應是一個獨立的接地點，不可以共用其他電氣設備的接地。



3、傳感器的測量管、外殼、屏蔽線、轉換器及二次儀表都要接地。



4、傳感器、轉換器應單獨接地，絕對不要連在電動機、工藝管道上，接地電阻應小于10歐姆。



接地環分為普通型和保護型，一般是使用普通型，若被測介質是磨損性的，宜使用帶頸的保護接地環。以保護進口端的襯里，延長使用壽命。若口徑在200mm以下的智能電磁流量計，選用聚四氟乙烯襯里時，應選用接地環，以保證在管道連接安裝時保護襯里不受損壞，接地環通常是不銹鋼或Hc合金的。



智能電磁流量計在使用時我們要求被測介質必須是地電位，一般都是通過管道或法蘭接地，如果連接傳感器的工藝管道相對被測介質都是絕緣的，如：塑料管道或有絕緣襯里的管道，就必須選用接地環或帶接地電極的傳感器，使被測介質處于地電位,在實際設計安裝時容易被忽視。



智能電磁流量計傳感器接地很重要，尤其在管道存在雜散電流干擾時，只有良好的接地保護，才能使智能電磁流量計準確地測量。也許在沒有這種干擾的環境里，不接地并不影響流量計準確測量，但是一旦環境改變，即造成流量計不能準確穩定地工作，所以我們在安裝時最好做好傳感器接地保護，給智能電磁流量計創造一個良好的工作環境。
